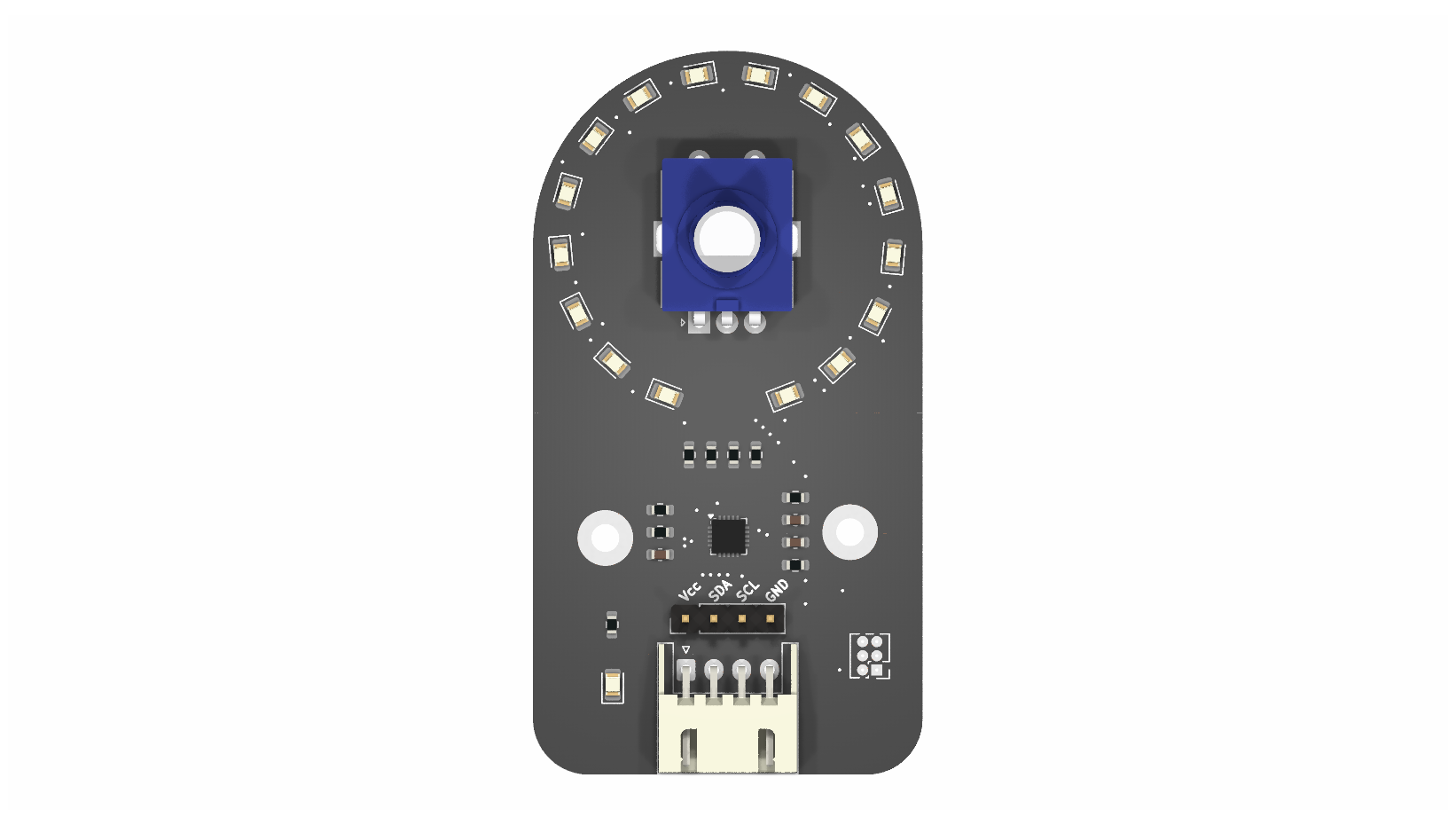

Esta librería está diseñada para que puedas utilizar el módulo MentorBit de encoder con LEDs con la placa MentorBit y leer de forma sencilla la posición del encoder (número de veces que se ha girado el encoder hacia un sentido) o el estado del pulsador del encoder.
Si estás empezando en el mundo de la electrónica, ¡no te preocupes! MentorBit está pensado para que aprender sea fácil y divertido. Esta placa ya incluye un montón de componentes (LEDs, pulsadores, pantallas, etc.) y utiliza conectores especiales (JST) para que puedas añadir nuevos sensores y módulos sin tener que pelearte con un montón de cables. Pásate por nuestra web para saber más de MentorBit y nuestros productos pinchando aquí.
Con esta librería, podrás crear controles giratorios, menús interactivos o medición de desplazamiento para tus proyectos.
Un encoder rotativo es un dispositivo que permite detectar el giro de un eje, así como su dirección (horaria o antihoraria). Algunos modelos también incluyen un pulsador integrado cuando se presiona el eje. Es ampliamente utilizado en sistemas de control, interfaces de usuario o robótica.
La librería MentorBit-Encoder te permite:
- Leer los cambios de giro en el encoder (conocer la posición).
- Si el encoder ha sido presionado.
- Cambiar el modo de funcionamiento del encoder entre:
- Acotado: asigna un límite superior al encoder (0-16), la cuenta siempre estará entre estos dos valores
- Sin acotar: No hay limite superior ni inferior y la cuenta puede saltar entre los valores mínimo y máximo (255)
- Cambiar el modo de funcionamiento de los leds entre:
- Apagador: apaga todos los leds del módulo
- encendidos: enciende los leds en el modo configurado previamente
- multiplexados: los leds se encienden en modo multiplexados
- individual: los les se encienden de forma individual
- libre: Se puede encender y apagar cualquier led
Todo con funciones simples para facilitar la integración en tus proyectos.
- Interfaces de menú con navegación giratoria.
- Controladores de volumen, brillo o velocidad.
Conecta el módulo encoder a uno de los I2C con conector JST de 4 pines que están en la sección "Comunicaciones" de la placa MentorBit. Requiere del protocolo I2C para poder ser utilizado.
- Abre tu entorno de programación IDE de Arduino.
- Ve al menú Programa -> Incluir Librería -> Administrar Librerías...
- En el buscador, escribe MentorBit-Encoder y haz clic en "Instalar".
Este ejemplo muestra en el monitor serie si el encoder gira y en qué dirección, y si se ha presionado el botón.
#include <MentorBitEncoder.h>
// Se crea el objeto encoder
MentorBitEncoder encoder;
void setup() {
// Inicializamos el bus serial a una velocidad de 9600 baudios
Serial.begin(9600);
}
void loop() {
// Se imprime por pantalla la posición del encoder
Serial.println("El encoder esta en la posicion: " + String(encoder.obtenerPosicion()));
// Se evalua si se ha presionado el pulsador del encoder
if(encoder.leerPulsador()){
// Se imprime por pantalla el aviso
Serial.println("Se ha presionado el pulsador");
}
// Delay para no llenar el monitor serial de mensajes
delay(1000);
}-
uint16_t obtenerPosicion()
Devuelve el valor de la cuenta actual del módulo. -
void encenderLed(uint8_t numero_led)
Enciende un led de forma individual, independientemente de la cuenta del encoder. -
void configurarEncoder(uint8_t modo_encoder)
Configura el modo de funcionamiento del módulo de encoder -
void cambiarDireccionI2c(uint8_t i2c_addr)
Configura la forma de encenderse de los leds del módulo.
-
encoder.apagar
Apaga todos los leds del módulo. -
encoder.encdender
Enciende los leds del módulo en el anterior modo de funcionamiento. -
encoder.multiplexados
Los leds se encienden multiplexados. -
encoder.individual
los leds se encienden individualmente. -
encoder.leds_linked
El funcionamiento de los leds esta asociado a la cuenta del encoder. -
encoder.leds_libres
El funcionamiento de los leds lo define el usuario. -
encoder.cuenta_acotada
La cuenta del encoder esta acotada entre 0 y 16. -
encoder.cuenta_sin_acotar
La cuenta del encoder puede toimar cualquier valor entre 0 y 255. Se permite el salto entre 0 y 255, al igualñ que el caso contrario
